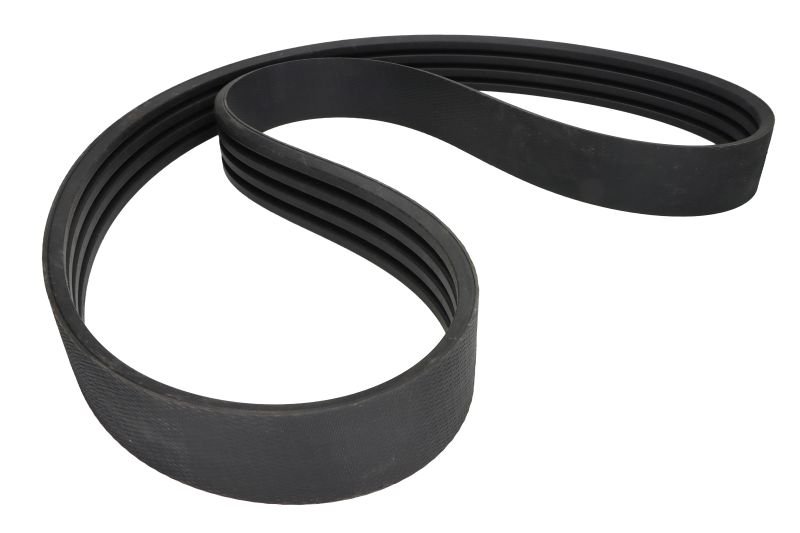

Пистов ремък Optibelt 1001969AP, 4 ребра, 23 x 13 x 2815 mm

Optibelt 1001969AP е пистов ремък с 4 ребра, предназначен за приложения в земеделска техника. По подадените размери ремъкът е с вътрешна дължина 2770 mm, базова (datum) дължина 2815 mm, външна дължина 2840 mm, горна широчина 16,7 mm и горна височина 13,0 mm.

Каталожните данни свързват Optibelt 1001969AP с приложения при CLAAS и John Deere комбайни. Като съответстващ ремък е посочен Gates 1425257-GAT, а сред OEM референциите са CASE 87012453, CLAAS 544164.0, John Deere HXE94488 и New Holland 86517751 / 86517751X / 86523096.

Технически характеристики

Inter Cars показва Optibelt 1001969AP като 4-ребрен пистов ремък и го свързва с Gates 1425257-GAT. За Gates 1425257 са посочени същите основни OEM референции и земеделски приложения.

OEM / Cross-reference номера

Като aftermarket съответствие каталожните данни посочват Gates 1425257-GAT. Gates каталогът и Inter Cars свързват този номер с Optibelt 1001969AP и горепосочените OEM номера.

Приложение при комбайни

CLAAS

Посочени са Medion 310, Medion 320, Medion 330, Medion 330 HYDRO, Medion 340, Medion 360, както и различни версии на Mega 350, Mega 360, Mega 370 и Mega II 203 II, 204 II, 208 II и 218 II.

John Deere

Каталожният списък включва модели от сериите 9400, 9410, 9450, 9500, 9510, 9540, 9550, 9560, 9580, 9600, 9610, 9640, 9650, 9660, 9680 и 9780, включително определени WTS, CTS, Maximizer и други версии, както и T550–T670 и W540–W660.

Важно: списъкът с машини е каталожен. Една моделна серия може да има различни конфигурации, затова OEM номерът остава основен ориентир за съвместимост.

Монтаж и поддръжка

При ремъчните задвижвания правилното опъване и центровката са важни за контакта между ремъка и шайбите. Научни изследвания показват, че триенето и контактните параметри между ремък и шайба зависят от условията на работа и началното опъване.

1. Обезопасете машината. Изключете двигателя и изчакайте всички въртящи се части да спрат напълно.
2. Проверете идентификацията. Сверете Optibelt 1001969AP, 4 ребра и OEM номера.
3. Проверете шайбите. Огледайте каналите за износване, повреди и замърсяване.
4. Проверете центровката. Уверете се, че шайбите са правилно подравнени.
5. Свалете стария ремък. Освободете опъването според конструкцията на конкретната машина.
6. Монтирайте новия ремък. Поставете четирите ребра правилно в каналите, без усукване и без насилване.
7. Настройте и проверете. Задайте предписаното опъване, направете контролен пуск и проверете за шум, вибрации и приплъзване.

Optibelt препоръчва ремъците да се монтират без използване на лостове или отвертки, а опъването да се задава според препоръчаните стойности и да се провери повторно след началния период на работа.

Предупреждения

• Не избирайте ремъка само по една стойност за дължина.
• Не монтирайте нов ремък върху силно износени или повредени шайби.
• Не използвайте лост или отвертка за насилствено поставяне на ремъка.
• Не определяйте опъването само „на око“, когато производителят на машината дава конкретна процедура.
• При приплъзване, необичаен шум или вибрации спрете машината и проверете задвижването.

Доказани технически източници

Според техническите указания на Optibelt, правилният монтаж трябва да се извършва без насилване на ремъка, а опъването да се задава по препоръчаните стойности. Производителят препоръчва и редовна проверка на шайбите и задвижването.

Optibelt описва земеделските си ремъчни решения като продукти за селскостопанска техника и посочва сред важните характеристики сигурността на работа, равномерното предаване на мощността и подходящата устойчивост за аграрни приложения.

Научната публикация Experimental identification of the contact parameters between a V-ribbed belt and a pulley изследва експериментално контактната коравина и триенето между ремък и шайба при различни начални опъвания и относителни скорости.

Изследването Speed losses in V-ribbed belt drives разглежда приплъзването между ремък и шайба и връзката му със загубата на скорост в задвижването.

Често задавани въпроси

Какъв е типът на Optibelt 1001969AP?

Optibelt 1001969AP е пистов ремък с 4 ребра.

Колко ребра има Optibelt 1001969AP?

Ремъкът има 4 ребра.

Какви са дължините на ремъка?

Вътрешната дължина е 2770 mm, базовата дължина е 2815 mm, а външната е 2840 mm.

Какви са размерите на профила?

Горната широчина е 16,7 mm, а горната височина е 13,0 mm.

Кои са OEM номерата за Optibelt 1001969AP?

Сред посочените са CASE 87012453, CLAAS 544164.0, John Deere HXE94488, New Holland 86517751, 86517751X и 86523096.

Има ли еквивалент на Gates?

Да. Каталожните данни свързват Optibelt 1001969AP с Gates 1425257-GAT.

За кои комбайни е посочен ремъкът?

Посочени са редица комбайни CLAAS и John Deere, включително различни версии на Medion, Mega, 9400–9780, CTS, T550–T670 и W540–W660.

Как да проверя дали е подходящ за моята машина?

Сверете Optibelt 1001969AP, четирите ребра, размерите и OEM номера на стария ремък. При конкретна машина OEM номерът е основният ориентир за съвместимост.
