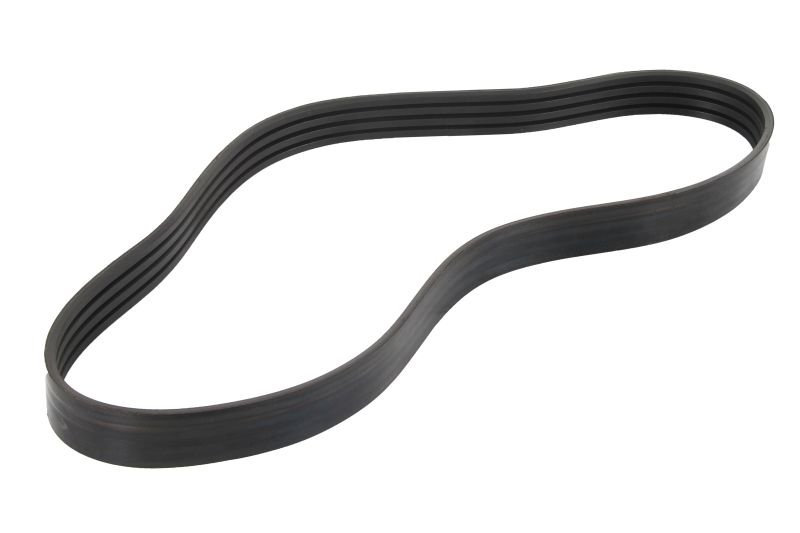

Пистов трапецовиден ремък Gates 1470303-GAT, профил A, 4 ребра, 2300 mm

Gates 1470303-GAT е пистов трапецовиден ремък с профил A и 4 ребра. Според подадените технически данни размерът е 13,3 mm широчина, 10,1 mm височина и 2300,0 mm стандартна дължина.

Моделът е свързан с OEM номера на CLAAS и John Deere. Онлайн каталогът на Inter Cars посочва още конкретни приложения при определени машини Claas и John Deere, но окончателната проверка трябва да бъде направена по OE/OEM номера на машината.

Технически характеристики

OEM / Cross-reference номера

Съвместими приложения

По данни от каталога Inter Cars ремъкът е обозначен като 4A13,3×10,1×2300 и е посочен за определени модели на CLAAS, включително 682 LS, 682 S, 682 SL, 685 SL, 690 SL, 695, 695 SL и 800, както и за John Deere 7000.

Важно: списъкът с модели е информационен. За точна съвместимост проверявайте OEM номера и конкретната конфигурация на машината. Каталогът също предупреждава, че съвместимостта не трябва да се приема само от техническите параметри.

Монтаж и поддръжка

При пистовите V-ремъци правилният монтаж, опъване и състояние на шайбите са важни за нормалната работа на задвижването. Gates препоръчва да се проверят останалите компоненти на задвижването, да се монтира новият ремък без насилване и да се контролира опъването с подходящ инструмент.

1. Обезопасете машината. Изключете двигателя/задвижването и изчакайте всички въртящи се части да спрат напълно.
2. Проверете идентификацията. Сверете Gates 1470303-GAT и OEM номера преди сваляне на стария ремък.
3. Проверете шайбите. Огледайте каналите за износване, повреди, замърсяване и неправилно подравняване.
4. Свалете стария ремък. Освободете опъването според конструкцията на задвижването и не използвайте инструмент, за да насилите ремъка извън каналите.
5. Монтирайте новия ремък. Уверете се, че четирите ребра са правилно разположени в каналите и ремъкът не е усукан.
6. Настройте опъването. Използвайте предписаната стойност за конкретното задвижване. Gates препоръчва измерване с подходящ измервателен уред, вместо определяне само „на око“.
7. Направете контролен пуск. След монтажа проверете за необичаен шум, вибрации или приплъзване и при нужда коригирайте опъването според спецификацията.

Предупреждения

• Не избирайте ремъка само по дължина.
• Не смесвайте стар и нов ремък при задвижвания, изискващи комплект ремъци; Gates препоръчва комплектна подмяна.
• Не монтирайте ремъка чрез насилствено „избиване“ или прехвърляне върху шайбата.
• Не използвайте произволна стойност за опъване. Следвайте данните за конкретното задвижване.
• При пукнатини, видимо износване, приплъзване или необичайни вибрации спрете машината и проверете задвижването.

Доказани технически източници

Според Preventive Maintenance Manual на Gates, при монтаж на V-ремък трябва да се инспектират компонентите на задвижването, да се монтира правилно новият ремък и да се провери опъването.

Gates препоръчва използване на измервателен уред за контрол на статичното опъване, вместо приблизителна оценка.

Gates предлага и специализиран измервателен инструмент за шайби, предназначен за установяване на износени или повредени V-ремъчни шайби.

Често задавани въпроси

Какъв е профилът на Gates 1470303-GAT?

Ремъкът е с профил A.

Колко ребра има Gates 1470303-GAT?

Ремъкът има 4 ребра.

Какви са размерите на Gates 1470303-GAT?

Широчината е 13,3 mm, височината е 10,1 mm, а стандартната дължина е 2300,0 mm.

Кои OEM номера са посочени за този ремък?

Посочени са CLAAS 073204.0, CLAAS 073204.1 и JOHN DEERE HXE62680.

За кои машини е посочен Gates 1470303-GAT?

Сред посочените приложения са определени модели CLAAS 682, 685, 690, 695 и 800, както и John Deere 7000.

Как се проверява правилното опъване?

Правилният метод зависи от конкретното задвижване. Gates препоръчва подходящ измервателен уред и стойността от инсталационните данни, вместо определяне само по усещане.

Какво да проверя при смяна на ремъка?

Проверете шайбите, центровката, състоянието на останалите компоненти и правилното опъване. Gates препоръчва тези проверки като част от монтажа и поддръжката на ремъчните задвижвания.
